優勢：全套自動化解決方案、高效，與全球領先的涂覆裝配工藝相同，身份識別、程序自動化調用、防呆、數據統計等功能，實現制造智能化。
機器特點：
全套自動化解決方案、高效，與全球領先的涂覆裝配工藝相同
身份識別、程序自動化調用、防呆、數據統計等功能
實現制造智能化。
系統介紹：

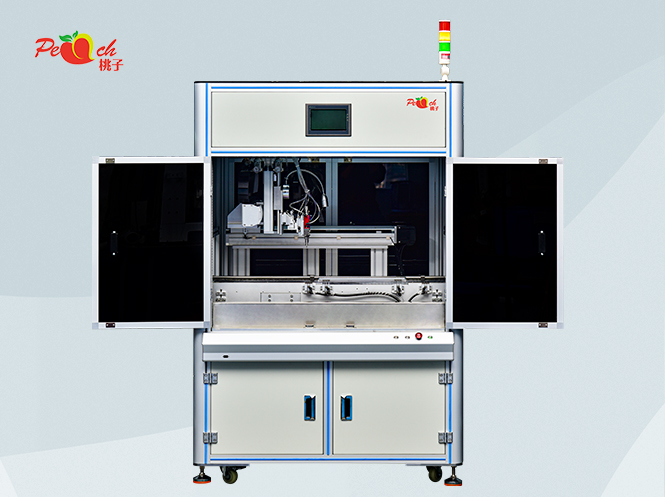

在線式全自動涂覆線，可單閥、雙閥涂覆、AOI自動檢測涂覆效果、自動存板，可選擇視覺定位，整板涂覆或選擇性涂覆。
設備說明：
1.布局為總尺寸，單臺機的詳細尺寸在分項明細表里有呈現。
2.三防涂覆機，流水線有兩段動力，獨立控制，獨立待料區，在噴涂機工作的時候，不會有進料的可能，產品噴涂完成，才會給要料信號，產品在待料取移至噴涂工作位。
項次 | 名稱及規格 | 單位 | 數量 | 外形尺寸 | 備注 |
一 | 涂覆機 | 臺 | 1 | L=1100mm W=1300mm H=1700mm | 高度 900 ± 20mm |
二 | 接駁臺 | 臺 | 2 | L=500mm W=900mm H=1100mm | 高度 900 ± 20mm |
三 | AOI檢測機 | 臺 | 1 | L=1100mm W=1300mm H=1700mm | 高度 900 ± 20mm |
四 | 存板機 | 臺 | 1 | L=800mm W=800mm H=1500mm | 高度 900 ± 20mm |
參數表格：
噴涂機技術要求 | ||||
序號 | 設備 | 參數項目 | 技術要求 | 備注 |
1 | 軌道尺寸 | 50*50mm-600*600mm（軌道寬度必須可調性） | √ | |
2 | 軌道模式 | 采用不銹鋼坦克鏈，雙層軌道往返設計 | √ | |
3 | 設計模式 | 線體各設備功能獨立性拼接模式，各自標準smema線接口 | √ | |
4 | 開關、繼電器 | 采用知名大品牌 | √ | |
5 | 馬達品牌 | 松下、三菱、西門子進口品牌(或同檔次一線進口品牌，其它不合格） | √ | |
6 | PLC品牌 | 松下、三菱、西門子進口品牌(或同檔次一線進口品牌，其它不合格） | √ | |
7 | 全自動噴涂機 | 噴涂精度 | 定位精度±200um | √ |
8 | 重復精度±200um | √ | ||
9 | 編程 | 手/自動均可 | √ | |
10 | 排風 | 自動排風系統 | √ | |
11 | x、y軸移動速度 | 0-1000MM/s | √ | |
12 | Z、U軸移動速度 | 0-400MM/s | √ | |
13 | Z軸高度 | 0-200MM | √ | |

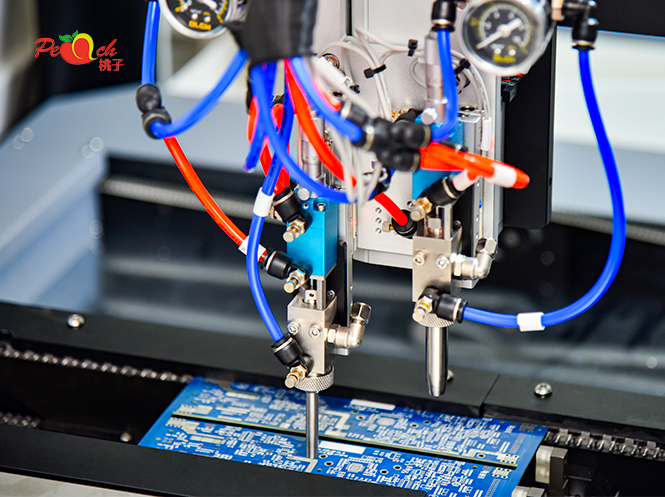

14 | 噴頭 | 頭部雙閥配置針式與（噴霧式左右45°角噴涂能力5-10mm寬度） | √ | |
15 | 軸數 | X、Y、Z、U | √ | |
16 | 噴涂范圍及精度 | 噴涂范圍≥550mm*550mm，噴涂閥需精細化，噴涂厚度均勻，差異在0.1mm之內； | √ | |
17 | 導軌寬窄調幅方式 | 自動調節 | √ | |
18 | 導軌運行速度 | 0-5m/min | √ | |
19 | 膠閥 | 針式膠閥、霧化閥、（適用硅膠三防漆 | √ | |
20 | 流向 | 流向可任意更改 | √ | |
21 | 氣罐 | 采用中小型氣罐 | √ | |
22 | 清洗方式 | 自動清洗 | √ | |
23 | 絲桿、滑塊 | 采用知名大品牌 | √ | |
24 | 伺服控制器 | 采用松下、三菱、西門子進口品牌三選一 | √ | |
25 | 軟件控制系統 | 采用研華工控電腦+IO板控制 | √ | |
26 | 周期時間 | 250*250mmPCB 22秒內完成 | √ | |
備注：噴涂線各段設備規格參數請參照上述“通用參數”，若配置關鍵電器品牌外則需要配置同類型同檔次品牌（與松下、三菱同類進口一線品牌） | ||||
點擊下方按鈕,與我們?nèi)〉寐?lián)系
